ST96-3E

浏览次数：1094

发表日期：2025-10-28

产品摘要：

多功能监控仪表是高性能的监控仪表，具有高精度电力参数实时测量、正向有功/无功电能计量等功能，并配置有丰富的输入输出接口可用于现场设备状态的监测与控制，还集成了RS485通讯接口，可与各种智能配电系统和能量管理系统集成，共享丰富的监测数据和电能质量数据。多功能监控仪表有着极高的性价比，可以直接取代常规电力变送器、测量仪表、电能计量表以及相关的辅助单元，应用领域非常广泛，如能源管理系统、电力监控系统、工矿企业、公共设施、智能建筑和开关柜等配电网络系统。

上一个： ST80-3E

下一个： ST12-3E

0577-62752489

型号: ST96-3E 品牌: STYB

产品介绍
产品参数
在线询盘

产品标准

● GB/T 22264.1-2008 安装式数字显示电测量仪表第1部分：定义和通用要求
● GB/T 22264.7-2008 安装式数字显示电测量仪表第7部分：多功能仪表的特殊要求
● GB/T 22264.8-2008 安装式数字显示电测量仪表第8部分：推荐的并验方法
● GB/T 17215.322-2008 交流电测量设备-特殊要求-第22部分：静止式有功电能表(0.2S级和0.5S级)
● GB/T 17215.323-2008 交流电测量设备-特殊要求-第23部分：静止式无功电能表(2级和3级)
● DL/T 614-2007 多功能电能表
● GB14287-2005 电气火灾监控系统
● GB50045-95 高层民用建筑设计防火规范
● GB50054-95 低压配电设计规范
● GB50096 住宅设计规范
● GB13955-2005 剩余电流动作保护装置的安装和运行
● GB50016-2006 建筑设计防火规范

产品特点
● 高精度测量三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等电参量
● 正向有功/无功电能计量
● 提供数码管或液晶显示，本地数据查询
● 菜单直观，按键操作简单
● 电流、电压变比可编程
● 提供多回路的漏电流监控
● 提供多回路控制节点，可用于报警、跳闸等控制
● 支持RS485通讯，Modbus-RTU协议
● 支持开关量输入、开关量输出、模拟量变送输出、电能脉冲输出
● 安装方便，接线简单，工程量小
● 宽范围交直流通用电源：AC/DC 80V~270V
● 可完成SCADA、PLC中多种通讯软件的组网

技术指标

电压
电流
有功功率
无功功率
功率因数
频率
有功电能

无功电能

信号输入

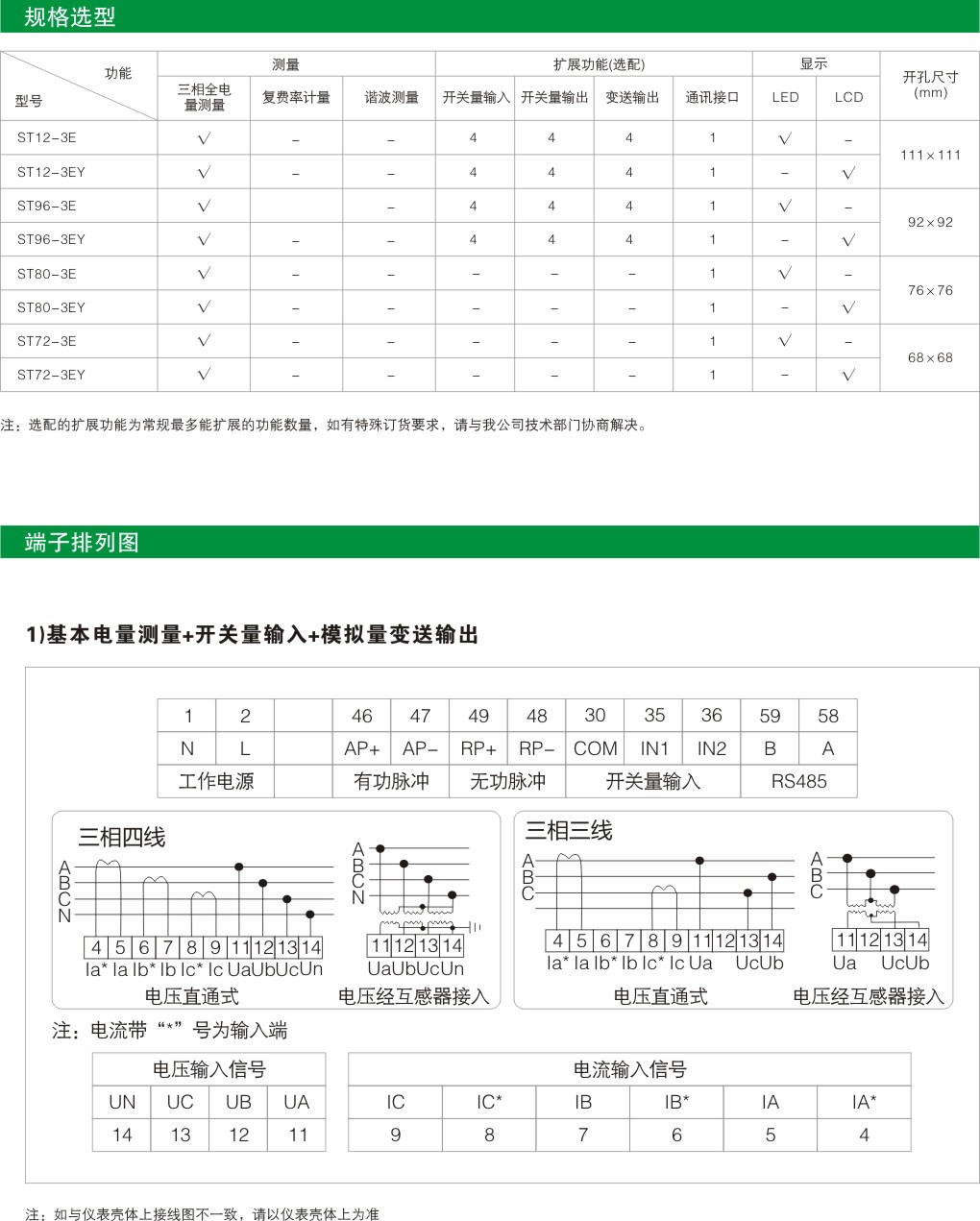

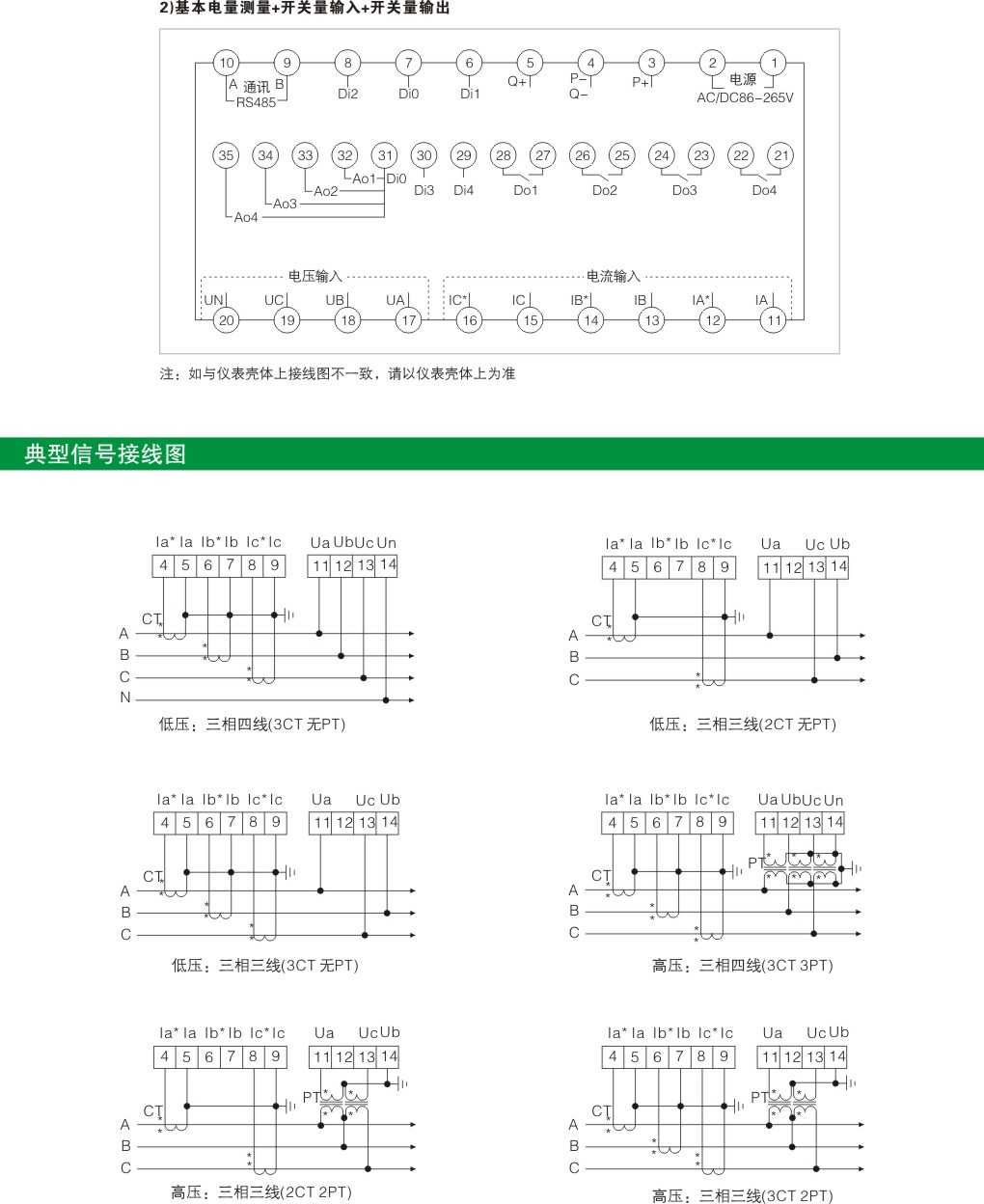

接线方式
额定电压
额定电流
过负载
功耗
阻抗

频率

供电电源
工作范围
功耗

功能模块

通讯接口
开关量输入
开关量输出
变送输出
电能脉冲输出

0.5级
0.5级
0.5级
0.5级
0.5级
±0.02Hz
0.5级
1级或2级
三相四线、三相三线
AC 220V、AC 380V
AC 1A、AC 5A
电压：1.2倍(持续)，2倍/1秒(瞬时)
电流：1.2倍(持续)，10倍/5秒(瞬时)
电压：<1VA/相，电流：<0.4VA/相
电压：>300kΩ，电流：<20mΩ
45~65Hz

AC/DC：80V~270V、AC 220V、AC 380V

<4VA
支持1路RS485通讯，Modbus-RTU协议波特率：2400~9600bps，默认9600 bps
支持4路干结点输入
支持4路继电器输出，容量：AC 250V/1A，DC 30V/5A
支持4路模拟量输出：0/4~20mA或0~5/10V
支持2路电能脉冲输出，常数：3200imp/KWh(Kvarh)

环境

工作温度
存储温度
相对湿度
海拔

-10℃~+55℃
-25℃~+70℃
≤93%，无腐蚀性气体场所
≤2500m

绝缘电阻

交流耐压

静电放电
电快速瞬变脉冲群
浪涌(冲击)

>100MΩ

AC 2KV

4级
4级
4级
